本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机发马达组空气能热泵机组配电盘箱的用处： 1、适当的管理用电量。 2、方便简洁对电路系统的升降基本操作。 3、有较高的健康安全防火等级分类，能抽象概念的表示电路系统的导通模式。

项目名称：656KW柴油机并网发发电超临界锅炉单机配电箱主要元件明细清单
配电盘箱大部分构件通知单
项目编号	分类	材质型号	行业	总数	制造厂家
1	塑壳高压	NXM-1250S/3300 1250A	台	1	正泰
2	带发无刷电冷库机组管理器	HGM6110	只	1	众智
3	发电站机转速比管控器	C2002	只	1	孚创
4	直流变压器电源适配器电源模块	DC24V	只	1	众智
5	大型里头启动继电器广西顶博发电机组制造	HH54P    DC24V	只	2	正泰
6	中小型中间商汽车继电器广西顶博发电机组制造	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

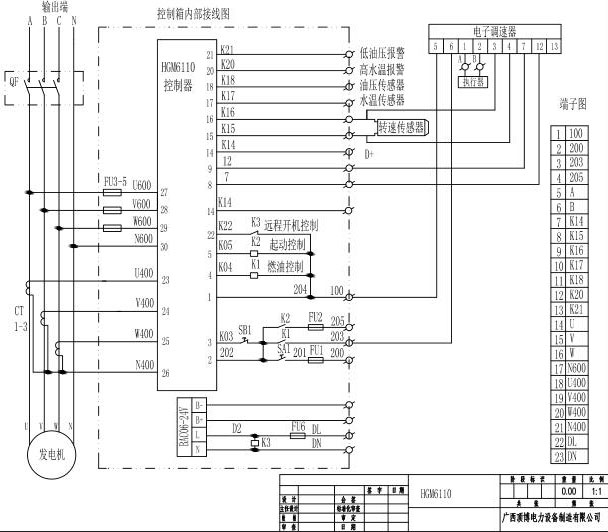

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.lnbjghb.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
